    MYDZ系列测量光幕
    • 详情说明
    • 工作原理
    • 技术参数
    • 控制输出类型
    • 扫描方式
    • 选型说明及规格
    • 传感器外形尺寸计算
    • ·超薄型,厚度仅为16mm的测量光幕
      广泛应用于要求空间小,贴紧安装或需要隐秘等场合,可应用于通道检测或物体通过信号测量使用。
      ·超长检测距离且易于对准
      高分辨率的MYDZ系列测量光幕具有3.5m的检测距离,易于对准。

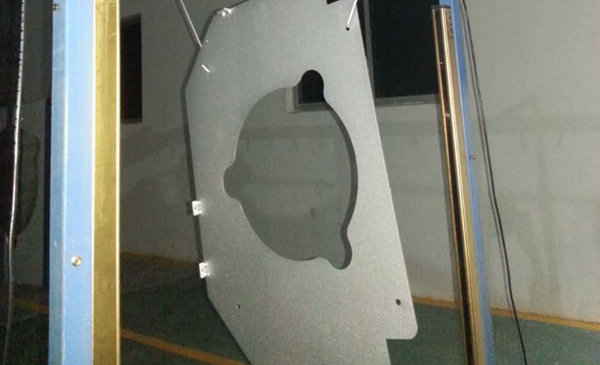

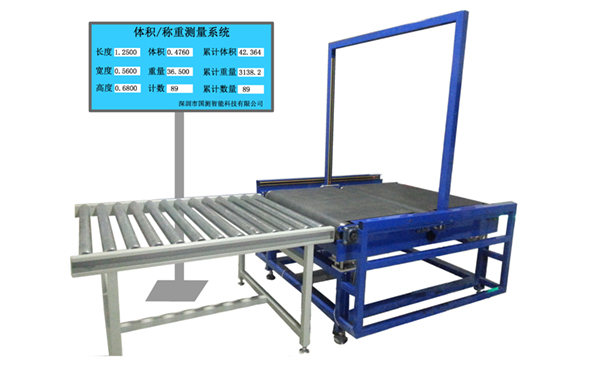

      ·用于高精度的检测和测量
      高精度的MYDZ系列测量光幕适用于高精度的检测和测量。包括在线检测、通道检测、精度纠偏、孔洞检测和以上类似的检测和测量。每套系统包括一对高分辨率光幕和两条电缆。

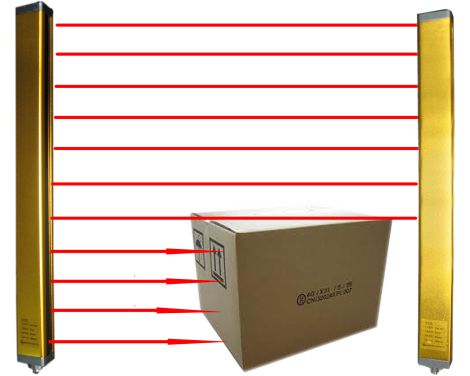

    • MYDZ系列测量光幕由发光器和接收器组成,发光器发出的光直射到接收器,形成光幕系统。放置在发光器和接收器之间的目标物体将会阻挡一部分光线使其不能射到相应的接收器器件。MYDZ系列测量光幕使用同步扫描来识别被挡的通道。首先一个发光器通道发出光脉冲而对应的接收器同时来寻找该脉冲,当找到后即完成一个通道的扫描,接着转向下一个通道,直到所有的扫描都完成。当一个周期扫描完成后,系统记录哪些通道通光,哪些通道被遮挡,根据系统定义输出一个信号,该信号可以的模拟量信号,也可以是开关量信号。
    • 检测距离:
      MYDZ□□10系列:0-3500mm;
      MYDZ□□20系列:0-3500mm;
      MYDZ□□40系列:0-3500mm;
      MYDZ□□80系列:0-3500mm;
      光幕高度:70mm到2080mm;
      光轴间距: 10mm、 20mm、40mm、80mm四种;
      最小被测物尺寸:10mm、 20mm、40mm、80mm;
      截面尺寸: 16×35mm
      工作电源:24VDC ;
      功耗:<15W;
      适用温度:-10ºC ~50ºC;环境湿度:RH≤85%(20ºC);
      响应时间:<20ms;
    • 1、开关量输出:NPN/PNP输出
      2、模拟量信号输出:4~20mA、1~5VDC、0~5VDC、0~10VDC,可接上位机或其它数据采集系统;
      3、通讯输出:具备RS232或RS485通讯功能,采用标准MODBUS协议与上位机进行通讯;
    • 平行扫描(默认):扫描所有光束,发射器的发射与接收器的接收是一一对应的关系。
      交叉扫描:由平行扫描和倾斜光束组成,倾斜光束由发射器的第二通道对应接收器的第一通道;发射器的第三通道对应接收器的第二通道发,直到发射器的最后一条通道对应接收器的倒数第二通道,完成整个扫描。因此交叉扫描可以提高检测距离中间1/3部分的检测精度。
    • 1、型号类别:MYDZ



      2、光束数目:

      06081012……表示6光束、8光束、10光束、12光束

      3、光轴间距:

      1010mm;        2020mm

      4040mm;        8080mm

      4、扫描类型:

        无—平行扫描方式(默认)

        X—交叉扫描方式

      5、输出类型:

      I—420mA输出     U—15VDC输出

      R—RS485通讯输出   N—NPN+PNP输出

      P—PNP输出

      6、电缆长度(2)

      252.5m   353.5m   505m

      A0-10 m    A5-15 m


      光轴间距10mm

      光轴间距20mm

      光轴间距40mm

      光轴间距80mm

      型号规格

      测量高度

      型号规格

      测量高度

      型号规格

      测量高度

      型号

      保护高度

      MYDZ0810

      80

      MYDZ0820

      160

      MYDZ0840

      320

      MYDZ0480

      320

      MYDZ1610

      160

      MYDZ1220

      240

      MYDZ1240

      480

      MYDZ0680

      480

      MYDZ2410

      240

      MYDZ1620

      320

      MYDZ1640

      640

      MYDZ0880

      640

      MYDZ3210

      320

      MYDZ2020

      400

      MYDZ2040

      800

      MYDZ1080

      800

      MYDZ4010

      400

      MYDZ2420

      480

      MYDZ2440

      960

      MYDZ1280

      960

      MYDZ4810

      480

      MYDZ2820

      560

      MYDZ2840

      1120

      MYDZ1480

      1120

      MYDZ5610

      560

      MYDZ3220

      640

      MYDZ3240

      1280

      MYDZ1680

      1280

      MYDZ6410

      640

      MYDZ3620

      720

      MYDZ3640

      1440

      MYDZ1880

      1440

      MYDZ7210

      720

      MYDZ4020

      800

      MYDZ4040

      1600

      MYDZ2080

      1600

      MYDZ8810

      880

      MYDZ4820

      960

      MYDZ4840

      1920

      MYDZ2280

      1760

      MYDZ9610

      960

      MYDZ5620

      1120

      MYDZ2480

      1920

      MYDZ10410

      1040

      MYDZ6420

      1280

      MYDZ2680

      2080

      MYDZ11210

      1120

      MYDZ7220

      1440

      MYDZ12010

      1200

      MYDZ8820

      1760

      MYDZ12810

      1280

      MYDZ10420

      2080

      MYDZ13610

      1360

      MYDZ14410

      1440

      MYDZ16010

      1600

      MYDZ17610

      1760

      MYDZ19210

      1920

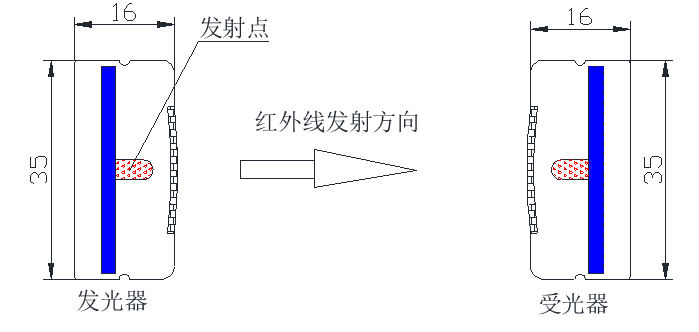

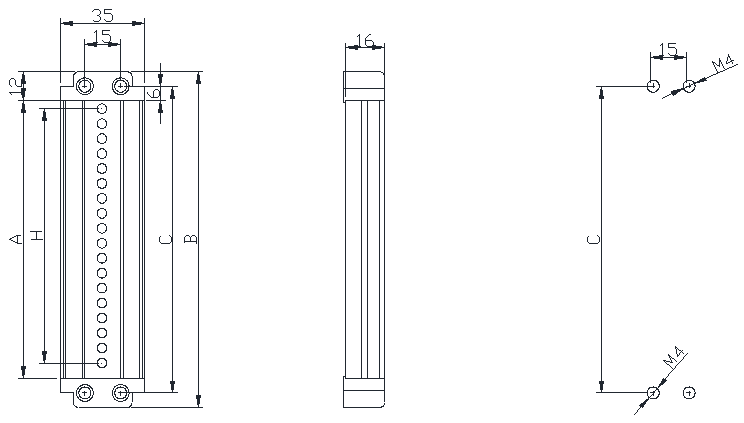

    • 说明: 发光器和受光器的截面尺寸为16×35mm
      H:保护高度(实际有效保护高度)
      A:外形长度(不含端盖)
      B:外形长度(含端盖)
      C:安装孔尺寸长度
      H(mm)=(光束数N-1)×光轴间距D


      外形尺寸与光轴间距关系对应表

      光 轴 间 距

      保护高度H

      外形长度A

      外形长度B

      安装尺寸C

      光轴间距10mm

      H

      H+40

      H+64

      H+52

      光轴间距20mm

      H

      H+46

      H+70

      H+58

      光轴间距40mm

      H

      H+40

      H+64

      H+52
