    MYH系列孔洞检测光幕
    • 详情说明
    • 检测方式的确定
    • 技术参数
    • 控制输出类型
    • 选型说明及规格
    • MYH系列孔洞检测光幕适用于高精度、高速运行材料的检测和测量,主要被运用在工业上作孔洞检测、板材缝隙测量、焊缝检测等类似的应用。
      检测对象:镀锡板、镀铬板、冷轧板、硅钢、铝箔、镀锌板等;
      检测内容:孔洞、豁口、裂边等缺陷;
      每套系统包括一对高分辨率光幕和两条电缆。
    • 根据不同的物体尺寸、形状,可以确定不同的检测方式。

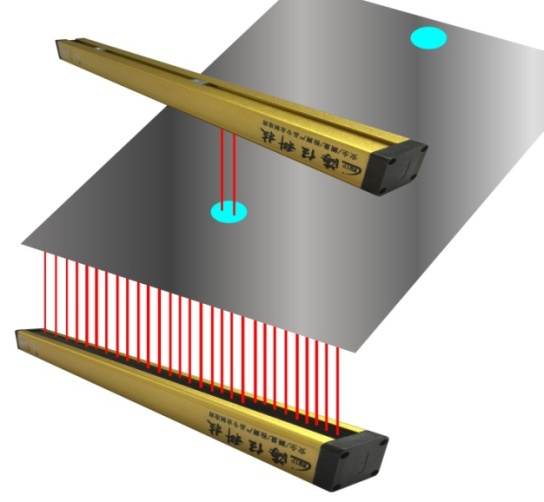

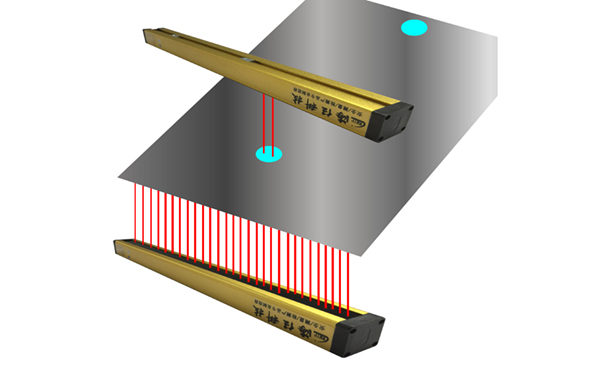

      1.仅检测经过的材料孔洞的有无确定位置,分析所经过材料的状态;
      物体流过光幕,光幕光点全部被遮挡不会输出控制信号。当检测到有>1束光以上输出控制信号,输出信号将保持0.5s保证外部设备能检测到该信号。 工作时确保被测物体完全遮挡光幕,如物体宽度不够需人为遮挡保证全部遮挡。

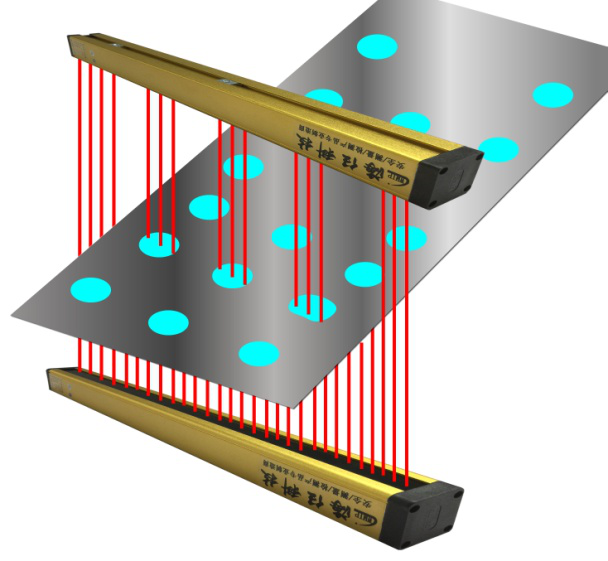

      2.检测经过的材料孔洞的数量或位置,分析所经过材料的状态;

    • 检测幅宽:160mm到2560mm;
      检测距离:MYH□□A210系列:0-500mm;
      MYH□□A510系列:0-1000mm;
      MYH□□1010系列:0-1000mm;
      最小被测物孔洞:由检测对象及运行速度确定;
      MYH□□A210系列:最小检测孔洞>2mm;
      MYH□□A510系列:最小检测孔洞>3.3mm;
      MYH□□1010系列:最小检测孔洞>5mm;
      响应时间:1~2ms(NPN或PNP输出);
      工作电源:24VDC ;
      功耗:<15W;
      适用温度:-10ºC ~50ºC;
      环境湿度:RH≤85%(20ºC);
    • 开关量输出:NPN输出或PNP输出
      通讯功能:具备RS485或RS232通讯功能;
    • 1、型号类别:MYH



      2、光束数目(发射端)

      16324864……表示16光束、32光束、48光束、64光束

      3、光轴间距(接收端)

         A22.5mm(默认) A55mm

         1010mm

      4、光轴间距(发射端)

        A55mm;  1010mm(默认)

        2020mm

      5、输出类型:

        NNPN输出(默认)       PPNP输出

        R-RS485输出

      5、电缆长度(2)

         252.5m    353.5m      505m

      (如2535电缆为2.5m3.5m1根)

      检测幅宽(mm)

      型号

      型号

      型号

      160

      MYH16A210

      MYH16A510

      MYH161010

      320

      MYH32A210

      MYH32A510

      MYH321010

      480

      MYH48A210

      MYH48A510

      MYH481010

      640

      MYH64A210

      MYH64A510

      MYH641010

      800

      MYH80A210

      MYH80A510

      MYH801010

      960

      MYH96A210

      MYH96A510

      MYH961010

      1120

      MYH112A210

      MYH112A510

      MYH1121010

      1280

      MYH128A210

      MYH128A510

      MYH1281010

      1440

      MYH144A210

      MYH144A510

      MYH1441010

      1600

      MYH160A210

      MYH160A510

      MYH1601010

      1760

      MYH176A210

      MYH176A510

      MYH1761010

      1920

      MYH192A210

      MYH192A510

      MYH1921010

      2080

      MYH208A210

      MYH208A510

      MYH2081010

      2240

      MYH224A210

      MYH224A510

      MYH2241010

      2400

      MYH240A210

      MYH240A510

      MYH2401010

      2560

      MYH256A210

      MYH256A510

      MYH2561010

      具体型号请直接咨询相关人员。
