MYD系列测量光幕

详情说明
工作原理
技术参数
控制输出类型
扫描方式
测量方式的确定
选型说明及规格

超长检测距离且易于对准
高分辨率的MYD系列测量光幕具有3.5m的检测距离，易于对准。
用于高精度的检测和测量

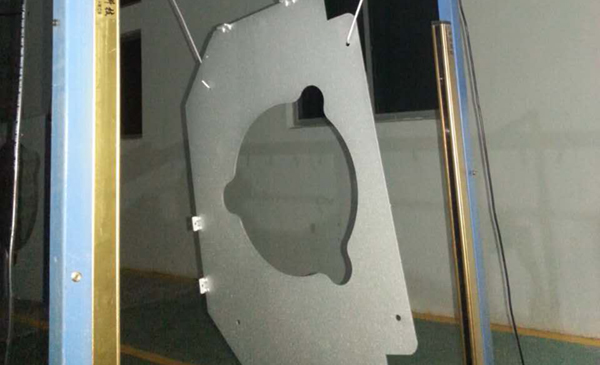

高精度的MYD系列测量光幕适用于高精度的检测和测量。包括在线检测、尺寸测量、轮廓检测、精度纠偏、孔洞检测、外形检测、边缘和中心定位,张力控制,零件计数、在线产品尺寸检测和以上类似的检测和测量。每套系统包括一对高分辨率光幕和两条电缆。
MYD系列测量光幕由发射器和接收器组成，发射器发出的光直射到接收器，形成光幕系统。放置在发射器和接收器之间的目标物体将会阻挡一部分光线使其不能射到相应的接收器器件。MYD系列测量光幕使用同步扫描来识别被挡的通道。首先一个发射器通道发出光脉冲而对应的接收器同时来寻找该脉冲，当找到后即完成一个通道的扫描，接着转向下一个通道，直到所有的扫描都完成。当一个周期扫描完成后，系统记录哪些通道通光，哪些通道被遮挡，根据系统定义输出一个信号，该信号可以是模拟量信号，也可以是开关量信号。
检测距离：
MYD□□A1系列：0-500mm；
MYD□□A2系列：0-500mm
MYD□□A5系列：0-1000mm；
MYD□□10系列：0-3500mm；
MYD□□20系列：0-3500mm或0-10000mm；
MYD□□40系列：0-3500mm或0-10000mm；
光幕高度：70mm到2660mm；
光轴间距：1.25mm、2.5mm、 5mm、10mm、 20mm、40mm、80mm五种；
最小被测物尺寸：1.25mm、2.5mm、 5mm、10mm、 20mm、40mm、80mm；
工作电源：24VDC ；
功耗：<15W；
适用温度：-10ºC ～50ºC；环境湿度：RH≤85%（20ºC）；
响应时间：<20ms；
绝缘电阻：>100MΩ；
介电强度：AC1500V/60s；
抗光干扰：10000Lux(入射角≥5º)；
开关量输出：NPN输出
通过内置（或外置）调整开关或遥控器，可以设定遮挡不同数目的光束时，光幕才有信号输出；
应用于孔洞检测时，光幕任意一束及以上光束通光时光幕才有信号输出；
应用于八位二进制输出，遮挡不同位置的光束时，光幕按照八位二进制方式进行遮挡位置输出；
模拟量信号输出：4～20mA、1～5VDC、0～5VDC、0～10VDC，可接上位机或其它数据采集系统；
通讯功能：具备RS485或RS232通讯功能，采用标准MODBUS协议与上位机进行通讯；
平行扫描(默认)：扫描所有光束，发射器的发射与接收器的接收是一一对应的关系。
交叉扫描：由平行扫描和倾斜光束组成，倾斜光束由发射器的第二通道对应接收器的第一通道；发射器的第三通道对应接收器的第二通道发，直到发射器的最后一条通道对应接收器的倒数第二通道，完成整个扫描。因此交叉扫描可以提高检测距离中间1/3部分的检测精度。
单边扫描：单边扫描只能用于检测光幕中被测物体的上边缘。每次扫描开始于上次扫描结果最后一条被遮断的光束位置以下6条光束，扫描从此开始向上连续进行直到第一条导通的光束结束。当光幕中没有物体时，系统自动执行直接扫描模式。这种扫描模式可以减少检测的响应时间。
根据不同的物体尺寸、形状，可以确定不同的测量方式。测量光幕安装方式主要有三种：基准线测量方式、基准线扩展测量方式、中心线测量方式。

1、型号类别：MYD

2、光束数目：

06、08、10、12……表示6光束、8光束、10光束、12光束

3、光轴间距：

A1：1.25mm；A2：2.5mm；A5：5mm；

10：10mm；20：20mm；40：40mm；80：80mm；

4、扫描类型：

无—平行扫描方式(默认)

X—交叉扫描方式

5、输出类型：

I—4～20mA输出　 U—1～5VDC输出

R—RS485通讯输出　

N—NPN输出 P—PNP输出

6、电缆长度(2根)：

(比如2550表示2.5米和5米电缆各1根)

25—2.5m 35—3.5m 50—5m

A0-10 m A5-15 m

光轴间距1.25mm			光轴间距2.5mm			光轴间距5mm
型号规格	测量高度	光束数量	型号规格	测量高度	光束数量	型号规格	测量高度	光束数量
			MYD32A2	80	32	MYD16A5	80	16
MYD64A1	80	64	MYD64A2	160	64	MYD32A5	160	32
MYD128A1	160	128	MYD96A2	240	96	MYD48A5	240	48
MYD192A1	240	192	MYD128A2	320	128	MYD64A5	320	64
MYD256A1	320	256	MYD160A2	400	160	MYD80A5	400	80
MYD320A1	400	320	MYD192A2	480	192	MYD96A5	480	96
MYD384A1	480	384	MYD224A2	560	224	MYD112A5	560	112
MYD448A1	560	448	MYD256A2	640	256	MYD128A5	640	128
MYD512A1	640	512	MYD288A2	720	288	MYD144A5	720	144
MYD576A1	720	576	MYD320A2	800	320	MYD160A5	800	160
MYD640A1	800	640	MYD352A2	880	352	MYD192A5	960	192
MYD768A1	960	768	MYD384A2	960	384	MYD224A5	1120	224
MYD896A1	1120	896	MYD512A2	1280	512	MYD256A5	1280	256
MYD1024A1	1280	1024	MYD640A2	1600	640	MYD288A5	1440	288
			MYD758A2	1920	768	MYD320A5	1600	320
			MYD896A2	2240	896	MYD352A5	1760	352
			MYD1024A2	2560	1024	MYD384A5	1920	384
						MYD416A5	2080	416
						MYD448A5	2240	448
						MYD480A5	2400	480
						MYD512A5	2560	512

光轴间距10mm			光轴间距20mm			光轴间距40mm			光轴间距80mm
型号规格	测量高度	光束数量	型号规格	测量高度	光束数量	型号规格	测量高度	光束数量	型号规格	测量高度	光束数量
MYD0810	80	8	MYD0820	160	8	MYD0840	320	8	MYD0880	640	8
MYD1610	160	16	MYD1220	240	12	MYD1240	480	12	MYD1280	960	12
MYD2410	240	24	MYD1620	320	16	MYD1640	640	16	MYD1680	1280	16
MYD3210	320	32	MYD2020	400	20	MYD2040	800	20	MYD2080	1600	20
MYD4010	400	40	MYD2420	480	24	MYD2440	960	24	MYD2480	1920	24
MYD4810	480	48	MYD2820	560	28	MYD2840	1120	28	MYD2880	2240	28
MYD5610	560	56	MYD3220	640	32	MYD3240	1280	32	MYD3280	2560	32
MYD6410	640	64	MYD3620	720	36	MYD3640	1440	36	MYD3680	2880	36
MYD7210	720	72	MYD4020	800	40	MYD4040	1600	40	MYD4080	3200	40
MYD8010	800	80	MYD4820	960	48	MYD4840	1920	48
MYD8810	880	88	MYD5620	1120	56	MYD5640	2240	56
MYD9610	960	96	MYD6420	1280	64	MYD6440	2560	64
MYD10410	1040	104	MYD7220	1440	72	MYD7240	2880	72
MYD11210	1120	112	MYD8820	1760	88	MYD8040	3200	80
MYD12010	1200	120	MYD10420	2080	104
MYD12810	1280	128	MYD12020	2400	120
MYD13610	1360	136	MYD13620	2720	136
MYD14410	1440	144	MYD15220	3040	152
MYD16010	1600	160
MYD17610	1760	176
MYD19210	1920	192
MYD20810	2080	208
MYD22410	2240	224
MYD24010	2400	240
MYD25610	2560	256
MYD27210	2720	272
MYD28810	2880	288
MYD30410	3040	304
MYD32010	3200	320
