    MYJP纠偏光幕
    • 详情说明
    • 检测方式
    • 输出方式
    • 扫描方式
    • 技术参数
    • 选型说明及规格

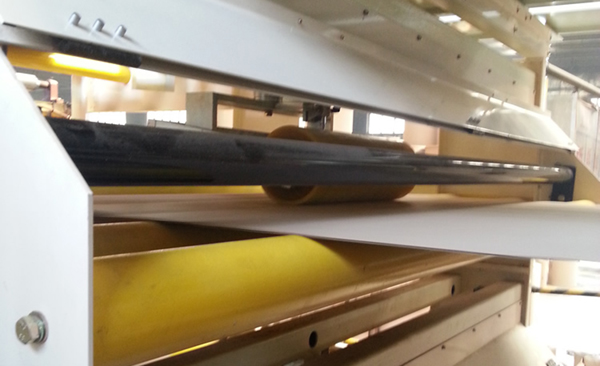

    • 主要用于精度纠偏和对中的检测和测量。
      高精度的MYJP系列纠偏光幕适用于高精度的检测和测量。包括精度纠偏、在线纠偏,在线对中等类似的检测和测量。

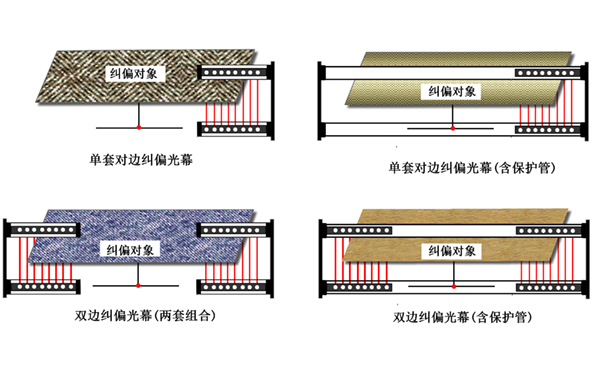

    • MYJP系列纠偏光幕检测方式主要有:
      单套对边纠偏光幕:仅用1套光幕对纠偏对象的一个边进行检测,实现对边纠偏;
      双边纠偏光幕:用1套光幕对纠偏对象的两个边同时进行检测,实现对边纠偏或对中纠偏,统一输出一个信号;
      双边组合纠偏光幕:两边分别各用1套光幕对两个边同时进行检测,同时各自输出信号,实现纠偏;
    • 模拟量信号输出:4~20mA、1~5VDC、0~5VDC、0~10VDC,±5VDC、±10VDC,可接上位机或其它数据采集系统;
      通讯功能:RS485通讯功能,采用标准MODBUS协议与上位机进行通讯;
    • 平行扫描(默认):扫描所有光束,发射器的发射与接收器的接收是一一对应的关系。
      交叉扫描:由平行扫描和倾斜光束组成,倾斜光束由发射器的第二通道对应接收器的第一通道;发射器的第三通道对应接收器的第二通道发,直到发射器的最后一条通道对应接收器的倒数第二通道,完成整个扫描。因此交叉扫描可以提高检测距离中间1/3部分的检测精度。
      单边扫描:单边扫描只能用于检测光幕中被测物体的上边缘。每次扫描开始于上次扫描结果最后一条被遮断的光束位置以下6条光束,扫描从此开始向上连续进行直到第一条导通的光束结束。当光幕中没有物体时,系统自动执行直接扫描模式。这种扫描模式可以减少检测的响应时间。
    • 检测距离:0-500mm;
      光幕高度:80mm到1600mm;
      光轴间距:1. 25mm 、2.5mm;
      工作电源:24VDC ;
      功耗:<15W;
      适用温度:-10ºC ~50ºC;
      环境湿度:RH≤85%(20ºC);
    • 1、型号类别:MYJP



      2、光束数目:

      326496……表示32光束、64光束、96光束

      3、光轴间距:

          A1—1.25MM      A2—2.5MM

          A5—5MM          10—10MM

      4、扫描方式:

      无—平行扫描(默认)       X—交叉扫描

      S—单边扫描

      5、输出类型:

        R—RS485通讯输出    U-1~5V模拟量输出

        I-4~20mA模拟量输出



      6、检测方式:

      无-单边检测(无外管)

      S—单边检测(含保护外管)

      D—双边检测(含保护外管)

      7、总幅宽长度:

      8、外形长度:


      型号规格一览表:

      单边检测(间距1.25mm)

      双边检测(间距1.25mm)

      型号规格

      有效测量长度mm

      型号规格

      有效测量长度mm

      MYJP128A1□S

      160

      MYJP128A1□D

      2×160

      320

      MYJP256A1□S

      320

      MYJP256A1□D

      2×320

      640

      MYJP384A1□S

      480

      MYJP384A1□D

      2×480

      960

      MYJP512A1□S

      640

      MYJP512A1□D

      2×640

      1280

      MYJP640A1□S

      800

      MYJP640A1□D

      2×800

      1600

      单边检测(间距2.5mm)

      双边检测(间距2.5mm)

      型号规格

      有效测量长度mm

      型号规格

      有效测量长度mm

      MYJP32A2□S

      80

      MYJP64A2□S

      160

      MYJP64A2□D

      2×160

      320

      MYJP96A2□S

      240

      MYJP96A2□D

      2×240

      480

      MYJP128A2□S

      320

      MYJP128A2□D

      2×320

      640

      MYJP160A2□S

      400

      MYJP160A2□D

      2×400

      800

      MYJP192A2□S

      480

      MYJP192A2□D

      2×480

      960

      MYJP224A2□S

      560

      MYJP224A2□D

      2×560

      1120

      MYJP256A2□S

      640

      MYJP256A2□D

      2×640

      1280

      MYJP288A2□S

      720

      MYJP288A2□D

      2×720

      1440

      MYJP320A2□S

      800

      MYJP320A2□D

      2×800

      1600

      单边检测(间距5mm)

      双边检测(间距5mm)

      型号规格

      有效测量长度mm

      型号规格

      有效测量长度mm

      MYJP16A5□S

      80

      MYJP16A5□D

      2×80

      160

      MYJP32A5□S

      160

      MYJP32A5□D

      2×160

      320

      MYJP48A5□S

      240

      MYJP48A5□D

      2×280

      480

      MYJP64A5□S

      320

      MYJP64A5□D

      2×320

      640

      MYJP80A5□S

      400

      MYJP80A5□D

      2×400

      800

      MYJP96A5□S

      480

      MYJP96A5□D

      2×480

      960

      MYJP112A5□S

      560

      MYJP112A5□D

      2×560

      1120

      MYJP128A5□S

      640

      MYJP128A5□D

      2×640

      1280

      MYJP144A5□S

      720

      MYJP144A5□D

      2×720

      1440

      MYJP160A5□S

      800

      MYJP160A5□D

      2×800

      1600

      单边检测(间距10mm)

      双边检测(间距10mm)

      型号规格

      有效测量长度mm

      型号规格

      有效测量长度mm

      MYJP1610□S

      160

      MYJP1610□D

      2×160

      320

      MYJP2410□S

      240

      MYJP2410□D

      2×240

      480

      MYJP3210□S

      320

      MYJP3210□D

      2×320

      640

      MYJP4010□S

      400

      MYJP4010□D

      2×400

      800

      MYJP4810□S

      480

      MYJP4810□D

      2×480

      960

      MYJP5610□S

      560

      MYJP5610□D

      2×560

      1120

      MYJP6410□S

      640

      MYJP6410□D

      2×640

      1280

      MYJP7210□S

      720

      MYJP7210□D

      2×720

      1440

      MYJP8010□S

      800

      MYJP8010□D

      2×800

      1600
