    MSV系列尺寸-体积测量系统
    • 详情说明
    • 测量方式
    • 测量特点
    • 系统组成
    • 高精度的MYD系列测量光幕能够很方便用于生产线、流水线、物流线、包装线物体的外形尺寸的检测和测量,比如物体的长、宽、高、体积、重量等测量,同时输出简单明了的报表方便记录和查询。
    • 型号

      MSV-A

      MSVW-A(含重量测量)

      MSV-B

      MSVW-B(含重量测量)

      MSV-C

      MSVW-C (含重量测量)

      测量内容

      长度、宽度、高度、体积

      宽度、高度、体积

      长度、宽度、高度、体积

      测量平台

      静止平台上

      匀速输送带

      非匀速输送带

      光幕数量

      3套测量光幕

      2套测量光幕

      3套测量光幕

      重量

      可选

      可选

      可选

      1、MSV-A: 在静止平台上,分别需要3套测量光幕测量物体的长度、宽度和高度,计算出物体的体积;
      2、MSV-B: 在匀速输送带上,需要2套测量光幕测量物体的宽度和高度,由输送带的传送速度和2套光幕的关系计算出物体的体积;
      3、MSV-C: 在非匀速输送带上,分别需要3套测量光幕测量物体的长度、宽度和高度,计算出物体的体积;
      4、MSVW-A: 在静止平台上,分别需要3套测量光幕测量物体的长度、宽度和高度,计算出物体的体积;
      5、MSVW-B: 在匀速输送带上,需要2套测量光幕测量物体的宽度和高度,由输送带的传送速度和2套光幕的关系计算出物体的体积;
      6、MSVW-C: 在非匀速输送带上,分别需要3套测量光幕测量物体的长度、宽度和高度,计算出物体的体积;
    • 根据长宽高计算出物体的体积;
      配合称重秤,可计算出物体的重量;
      输出体积/重量等数据给上位机进行数据处理;
      报表打印输出;
      检测距离:0-500mm,0-5000mm;
      光幕高度:80mm到3200mm;
      光轴间距:2.5mm,5mm,10mm,20mm,40mm;
      工作电源:24VDC ;

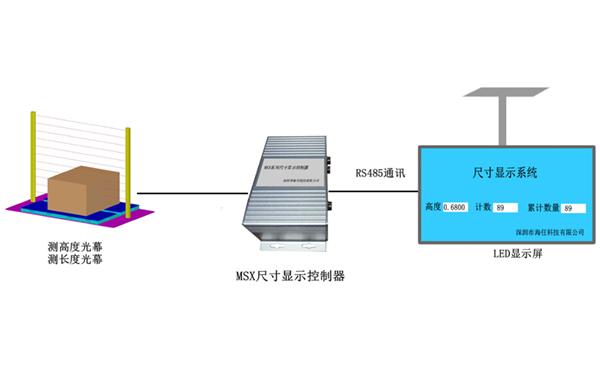

    • 输送带系统
      测量光幕
      系统控制器
      LED显示系统
      标签扫描仪
      标签打印机
      称重秤部分(可配)
      系统软件
