    E15-2415超薄安全光幕
    • 详情说明
    • 典型应用
    • 组成单元
    • 特点
    • 电气接线说明
    • 传感器外形尺寸计算

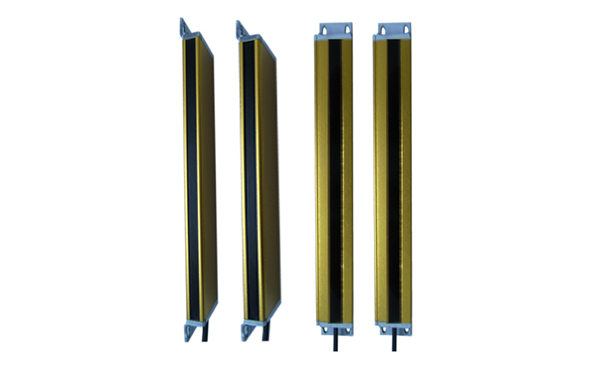

    • 超薄型,厚度仅为15mm的安全光幕,应用于要求空间小,贴紧安装或需要隐秘等场合,可应用于机器门上作防护或起动信号使用。
    • 发光器:由若干发光器件组成,发射红外光线;
      受光器:由若干受光器件组成,接受红外光线,与发光器的发光器件一一对应,形成保护光幕,产生通光、遮光信号,同时通过信号电缆将信号传输给控制器对外部设备进行控制;
      信号电缆:用来传输控制器和发光器、受光器之间的信号;
    • 保护长度:360mm;
      光轴间距:15mm;
      保护范围:0~2500mm
      光束数量:24束
      输出类型: NPN/PNP输出
      电源电压: 12V/24VDC
      截面尺寸: 38×15mm
      完善的自检功能: 采用最新的安全技术设计,当光电保护装置失电或自身出现故障时,确保不向所控制的电气控制发出错误信号;
      抗干扰能力强: 对电磁信号、频闪灯光、焊接弧光及周围光源具有良好的抗干扰能力;
    • (一)NPN型控制输出的接法
      1、技术参数:
      工作电源:DC24V,200 mA
      输出状态:NPN输出。通光时,OUT输出为低电平,最大驱动电流≦200mA;遮光时,OUT输出为高电平或悬空。
      2、接线图:
      ※注意:若负载为带有反向二极管的直流继电器等,请注意极性不要接错,否则可能损坏光幕装置。
      3、信号电缆
      五芯信号电缆,一端连接发光器、受光器,另一端接+24V电源和控制元件,其中:
      棕色线:电源正极,接供电电源DC24V正端;
      绿色线:电源负极,接供电电源0V负端;
      黄色线:输出信号(仅受光器)为NPN输出,发光器为空;
      灰色线:发光器、受光器信号连接线,接在一起;
      白色线:发光器、受光器信号连接线,接在一起;
      (二)PNP型控制输出的接法
      1、技术参数:
      工作电源:DC24V,200 mA
      输出状态:PNP输出。通光时,OUT输出为高电平,最大驱动电流≦200mA;遮光时,OUT输出为悬空。
      2、接线图:
      ※注意:若负载为带有反向二极管的直流继电器等,请注意极性不要接错,否则可能损坏光幕装置。
      3、信号电缆
      五芯信号电缆,一端连接发光器、受光器,另一端接+24V电源和控制元件,其中:
      棕色线:电源正极,接供电电源DC24V正端;
      绿色线:电源负极,接供电电源0V负端;
      黄色线:输出信号(仅受光器)为NPN输出,发光器为空;
      灰色线:发光器、受光器信号连接线,接在一起;
      白色线:发光器、受光器信号连接线,接在一起;
    • 说明:
      发光器和受光器的截面尺寸为15×38mm
      保护高度(实际有效保护高度):H =360
      外形长度(不含安装L支架):A=381
      外形长度(含安装L支架):B=405

      安装孔尺寸长度:C=395
