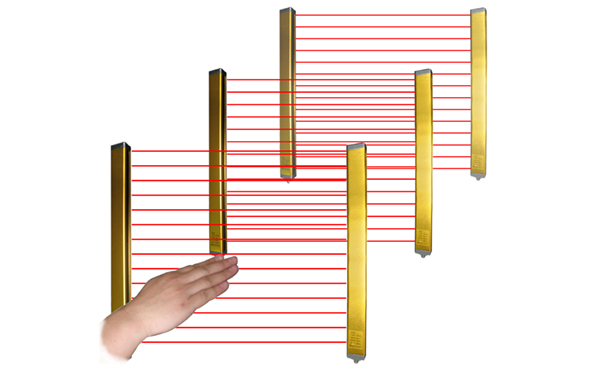

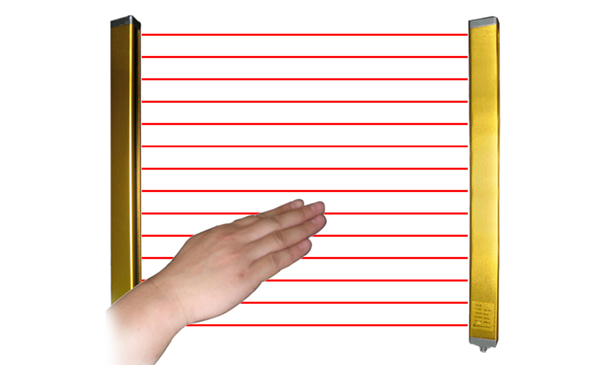

发光器发出的光直射到受光器，形成保护光幕。当光幕被遮挡时，受光器产生一遮光信号，通过信号电缆传输到控制器，控制器将此信号进行处理，产生一控制输出信号，控制机床的制动控制回路或其他设备的报警装置，实现机床停止运行或安全报警。
安装支架：把发光器与受光器固定在机台上；
|
1、型号类别：E3A、E3B E3A—保护范围在3.5米内 E3B—保护范围在10米内 |
2、光束数目： 04、06、08、10、12……表示4光束、6光束、8光束、10光束、12光束 |
|
3、光轴间距： 10：10mm； 20：20mm； 40：40mm； 80：80mm； |
4、控制器类型： N—NPN/PNP输出 P—ES-P外置式控制器 I—ES-I内置式控制器 II—ES-II双回路内置控制器 PII—ES-I PII双回路外置控制器 |
|
5、输出类型： R—继电器 N—NPN输出 P—PNP输出 N+P—NPN+PNP输出 |
6、电缆长度： 25-2.5m 35-3.5m 50-5m A0-10m A5-15m B0-20m B5-25m C5-35m |
|
7、安装方式： 无—无支架 L—固定片安装 GL—钢管支架(700mm) GS—钢管支架(500mm) |
|
|
l保护范围选择： |
E3A系列适用于保护长度为3.5米以内的机床（机床台面）或保护区域。 E3B系列适用于保护长度为10米以内的机床（机床台面）或保护区域 |
|
l保护高度选择： |

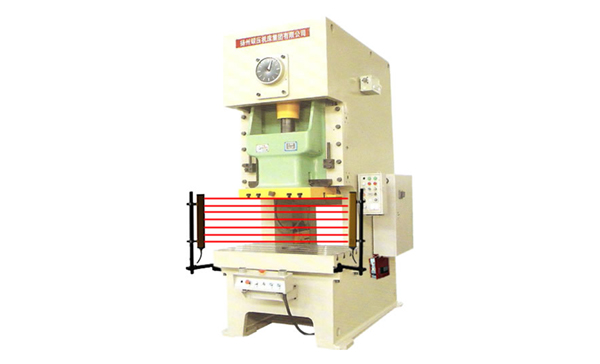

对于冲床其保护高度应不小于： 机床滑块行程 + 调节量； 对于其他机械或危险区域，应根据需要保护的区域高度，选择相应规格的光电保护装置。 |
|
l输出控制选择： |
继电器输出(带控制器)：需要指示、操作功能时选用； NPN或PNP：只需要给机器提供一个指令控制信号时选用； |
|

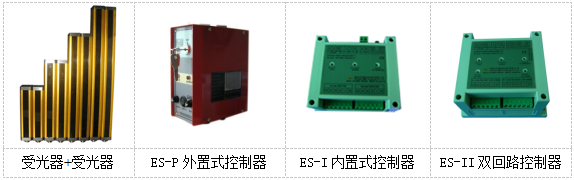

l控制器的选择： |

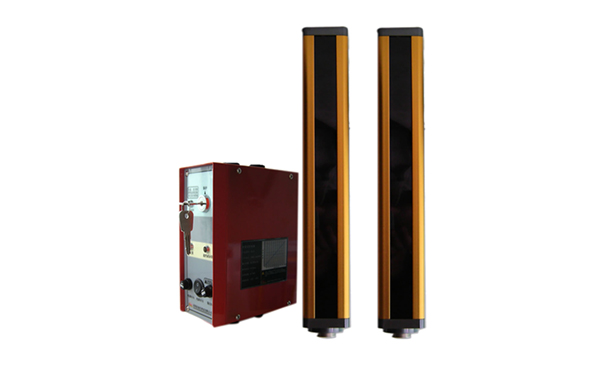

根据安装的方便性要求选用， ES-P外置式控制器一般适用于外部安装、易于操作、需要外部可以直接观察光幕工作状态的场合； ES-I内置式控制器， ES-II双回路控制器一般安装于控制箱内部。 |
|
l电缆的选择： |
信号电缆2根（可选2.5米、3.5米、5.0米）；控制电缆1根（ES-P型：2.5米；ES-I/ES-II型：1.0米）； |
选型规格一览表
|
光轴间距10mm |
|
光轴间距20mm |
|
光轴间距40mm |
|
光轴间距80mm |
||||
|
型号 |
保护高度 |
型号 |
保护高度 |
型号 |
保护高度 |
型号 |
保护高度 |
|||
|
E3A-0610 |
50mm |
E3A-0420 |
60mm |
E3A-0440 |
120mm |
E3A-0480 |
240mm |
|||
|
E3A-0810 |
70mm |
E3A-0620 |
100mm |
E3A-0640 |
200mm |
E3A-0680 |
400mm |
|||
|
E3A-1610 |
150mm |
E3A-0820 |
140mm |
E3A-0840 |
280mm |
E3A-0880 |
560mm |
|||
|
E3A-2410 |
230mm |
E3A-1020 |
180mm |
E3A-1040 |
360mm |
E3A-1080 |
720mm |
|||
|
E3A-3210 |
310mm |
E3A-1220 |
220mm |
E3A-1240 |
440mm |
E3A-1280 |
880mm |
|||
|
E3A-4010 |
390mm |
E3A-1420 |
260mm |
E3A-1440 |
520mm |
E3A-1480 |
1040mm |
|||
|
E3A-4810 |
470mm |
E3A-1620 |
300mm |
E3A-1640 |
600mm |
E3A-1680 |
1200mm |
|||
|
E3A-5610 |
550mm |
E3A-1820 |
340mm |
E3A-1840 |
680mm |
E3A-1880 |
1360mm |
|||
|
E3A-6410 |
630mm |
E3A-2020 |
380mm |
E3A-2040 |
760mm |
E3A-2080 |
1520mm |
|||
|
E3A-7210 |
710mm |
E3A-2220 |
420mm |
E3A-2240 |
840mm |
E3A-2480 |
1840mm |
|||
|
E3A-8010 |
800mm |
E3A-2420 |
460mm |
E3A-2440 |
920mm |
E3A-2880 |
2160mm |
|||
|
E3A-8810 |
870mm |
E3A-2620 |
500mm |
E3A-2640 |
1000mm |
|
|
|||
|
E3A-9610 |
950mm |
E3A-2820 |
540mm |
E3A-2840 |
1080mm |
|
|
|||
|
E3A-10410 |
1030mm |
E3A-3020 |
580mm |
E3A-3240 |
1240mm |
|
|
|||
|
E3A-11210 |
1110mm |
E3A-3220 |
620mm |
E3A-3640 |
1400mm |
|
|
|||
|
E3A-12010 |
1190mm |
E3A-3420 |
660mm |
E3A-3840 |
1480mm |
|
|
|||
|
E3A-12810 |
1270mm |
E3A-3620 |
700mm |
E3A-4040 |
1560mm |
|
|
|||
|
E3A-13610 |
1350mm |
E3A-3820 |
740mm |
E3A-4840 |
1880mm |
|
|
|||
|
E3A-14410 |
1430mm |
E3A-4020 |
780mm |
E3A-5640 |
2200mm |
|
|
|||
|
E3A-16010 |
1590mm |
E3A-4820 |
940mm |
|
|
|
|
|||
|
E3A-17610 |
1750mm |
E3A-5620 |
1100mm |
|
|
|
|
|||
|
E3A-19210 |
1910mm |
E3A-6420 |
1260mm |
|
|
|
|
|||
|
E3A-20810 |
2070mm |
E3A-7220 |
1420mm |
|
|
|
|
|||
|
E3A-22410 |
2230mm |
E3A-8820 |
1740mm |
|
|
|
|
|||
|
E3A-24010 |
2390mm |
E3A-10420 |
2060mm |
|
|
|
|
|||
|
E3A-25610 |
2550mm |
E3A-12020 |
2380mm |
|
|
|
|
|||
